一、產品概述
DX60無紙記錄儀采用5.6TFT液晶顯示屏，其準電腦化的結構，高度地體現了微處理器化儀表的優越性。TFT真彩無紙記錄儀在人機操作與觀察界面上都對傳統的機械式記錄儀做了變革，以中英文菜單引導組態操作，以豐富的圖文數據顯示測量過程和結果。其具有12通道萬能輸入、4路模擬量變送輸出、12路報警輸出、3路配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能。其采用RS-232/RS-485通訊接口可實現遠程監控。
二、主要技術參數
1、顯示器：5.6英寸TFT液晶顯示屏，高亮度，寬視角
2、輸入規格
電 壓：0-5V、1-5V、0-20mV、0-100mV
電 流：0-10mA、4-20mA
熱電偶：B、E、J、K、S、T、N、R
熱電阻：pt100、cu50
頻 率：0-10KHz
3、輸出規格：12路報警輸出、4路模擬量輸出和3路配電輸出(選配)
4、精度等級：±0.2%FS
5、記錄間隔：1s-60h可選
6、存儲容量：16M
7、存儲時間：8天到10年(具體時間根據記錄間隔和通道數來確定)
8、采樣周期：1s
9、通訊方式：RS232或RS485，波特率為1200bps-115200bps可選
10、供 電：100VAC-220VAC、24VDC
11、工作條件
環境溫度：0-50℃
環境濕度：(10-85)%RH 無結露
12、尺 寸
外型尺寸：144*144*245mm
開孔尺寸：138*138mm

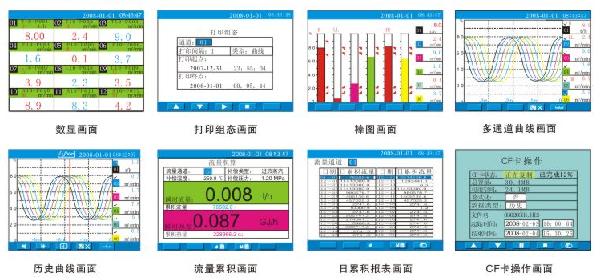

三、主要畫面
四、分類
 |
 |
| 藍屏 | 彩屏 |
五、型號選擇
| 型號 | 型譜 | 說明 |
| DX60 |
02 04 06 08 10 12 |
二路輸入 四路輸入 六路輸入 八路輸入 十路輸入 十二路輸入 |
| 報警觸點 |
00 02 04 06 08 10 12 |
無 2路報警輸出 4路報警輸出 6路報警輸出 8路報警輸出 10路報警輸出 12路報警輸出 |
| 運算功能 |
O L F |
無 流量積累 溫壓補償 |
| 通訊方式 |
T0 T1 T2 T3 |
無 RS-232通訊 RS-485通訊 RS-232打印 |
| 模擬輸出 |
A0 A1 A2 A3 A4 |
無 一路模擬輸出 二路模擬輸出 三路模擬輸出 四路模擬輸出 |
| 配電輸出 |
P0 P1 P2 P3 |
無 一路配電輸出 二路配電輸出 三路配電輸出 |
| CF卡接口 |
0 1 |
無 帶CF卡接口 |
| 供電方式 |
A D |
AC220V DC24V |
